Baujahr     1936

Brückenklasse     30/30 (Stand 2020)

Denkmalschutz    Ja

Restnutzungsdauer     10 Jahre (bei Sanierung Gerberträgergelenklager)

Bauherr     Hansestadt Lübeck, Bereich Stadtgrün und Verkehr

Planung     Brückenköpfe GmbH

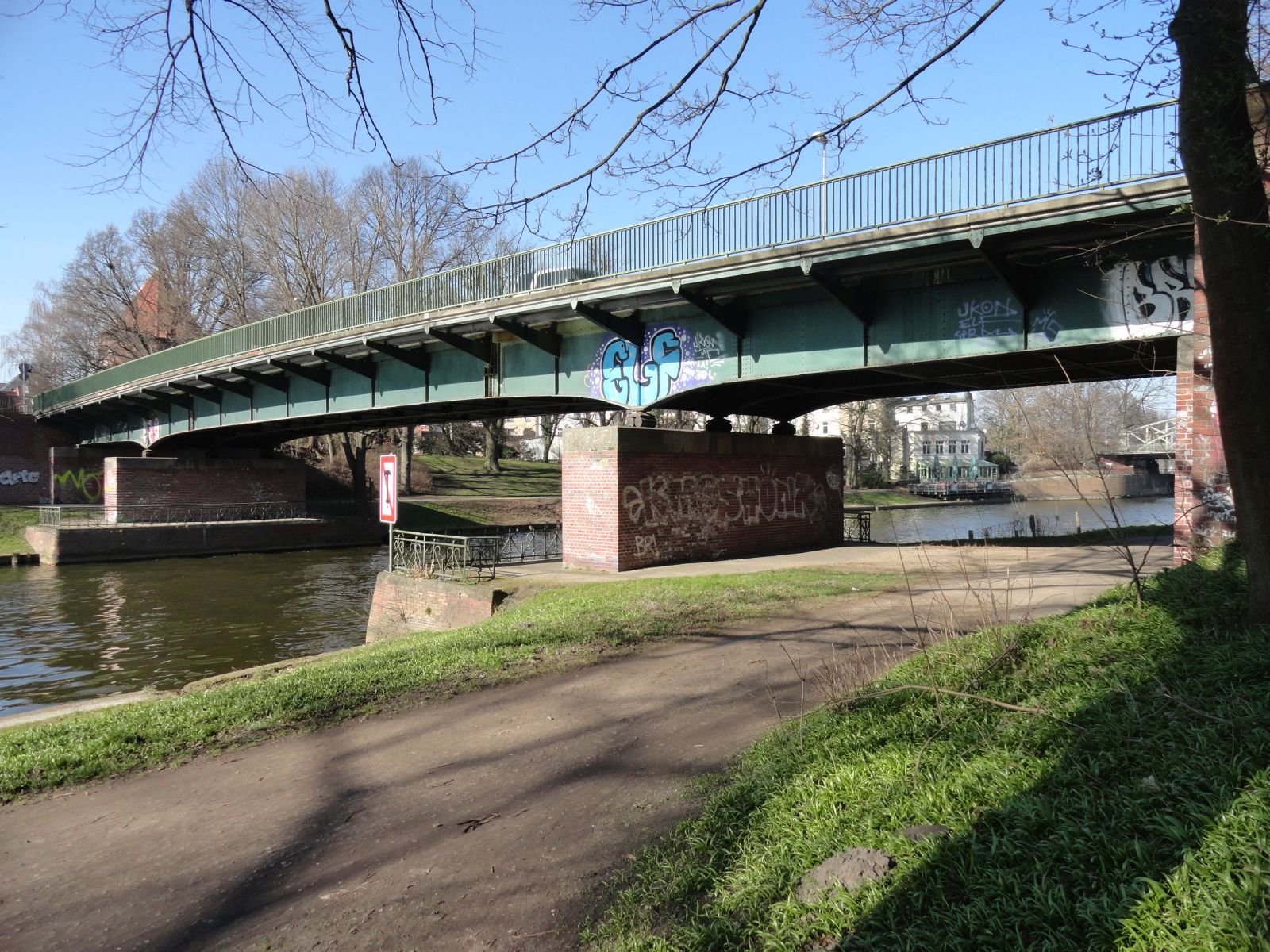

• Genietete Stahlbrücke mit Straßenverkehr
• Gesamtlänge 58,25 m, Stützweiten 12,00 m – 34,25 m – 12,00 m
• Gesamtbreite 10,40 m, Fahrbahnbreite 6,00 m, Gehwegbreite 2,20 m
• 3 parallele Hauptträger mit aussteifenden Querträgern, Abdeckung m.H. von 1,50 m × 1,50 m Buckelblechen
• Tiefgründung mit Bohrpfählen und Holzrammpfählen
• Feste Kugelkipplager auf Widerlagern und
• beweglichen Kugelkipplagern auf Pfeilern

• Korrosionsschäden

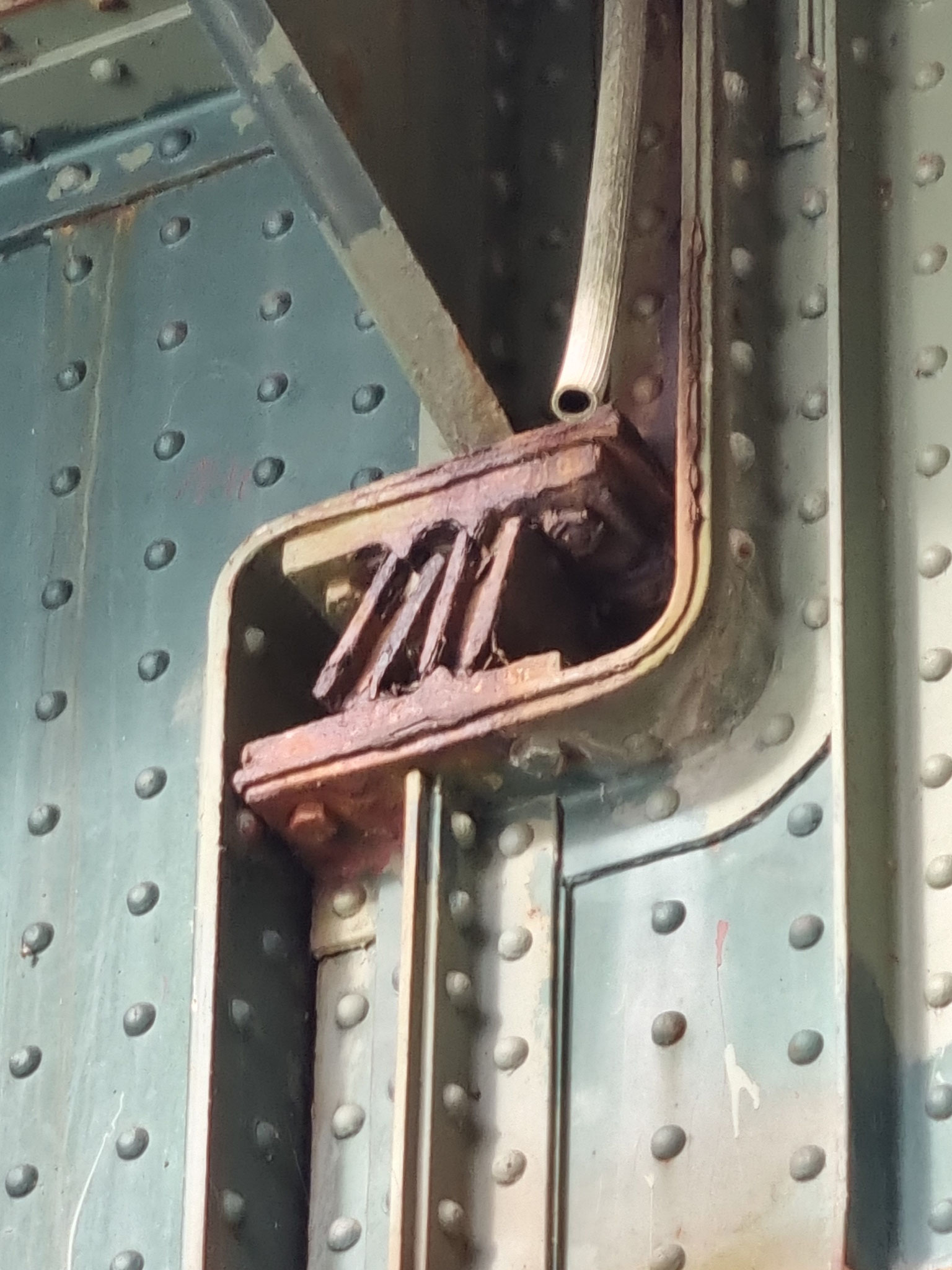

• Schiefstellung der beweglichen Lager der Gerbergelenke

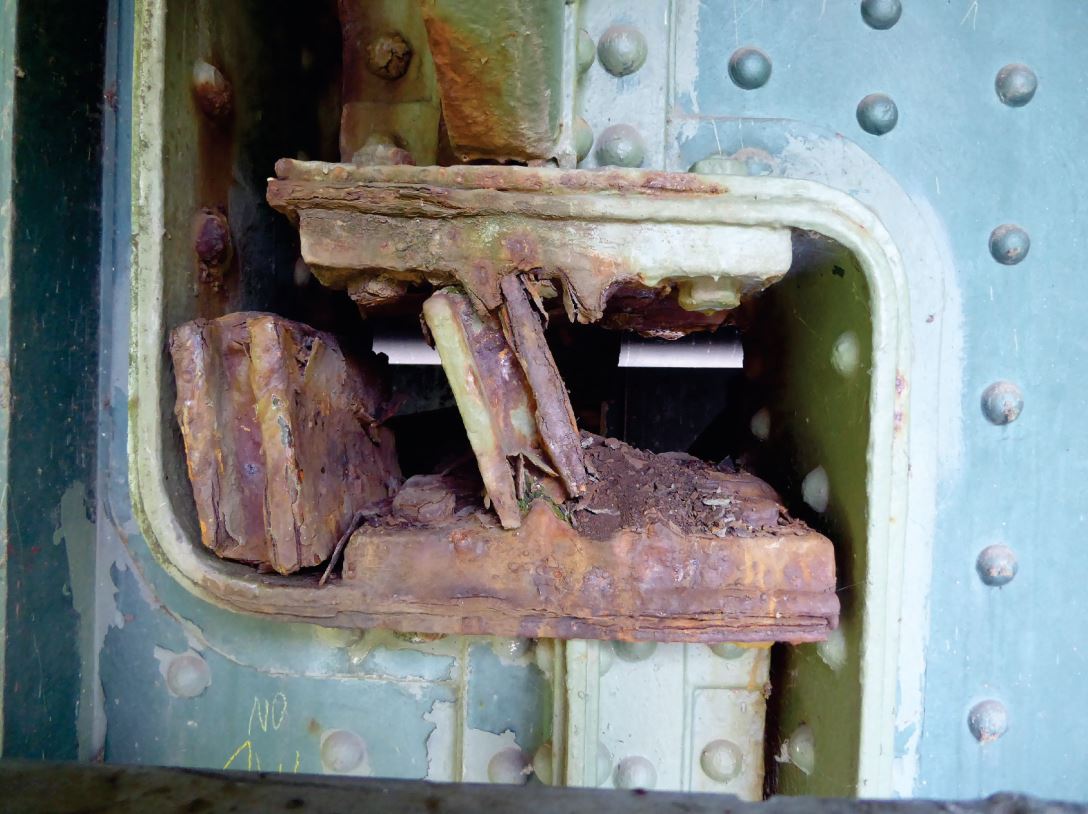

• Stelze am Gelenk entzieht sich den Lasten
• Notsicherung des defekten Lagers am 13.10.2021

• Stahlträgerbrücke als Gerberträger
• Tragfähigkeitsermittlung unter Berücksichtigung der Korrosionsschäden

• Auflagerung der Einhängeträger auf separater Hilfsabfangung
• Sonderstahlkonstruktion für Hilfsabfangung
• Abstützung der Hilfsabfangung gegen den Überbau (Wippe)
• Sonderlagerkonstruktion
