Rehderbrücke
in Lübeck

< Zurück zur Übersicht

Nachrechnung

  • Baujahr:
    1936

    Brückenklasse:
    30/30 (Stand 2020)

    Denkmalschutz:
    Ja

    Restnutzungsdauer:
    10 Jahre (bei Sanierung Gerberträgergelenklager)



  • Bauherr:
    Hansestadt Lübeck, Bereich Stadtgrün und Verkehr

    Planung:
    Brückenköpfe GmbH

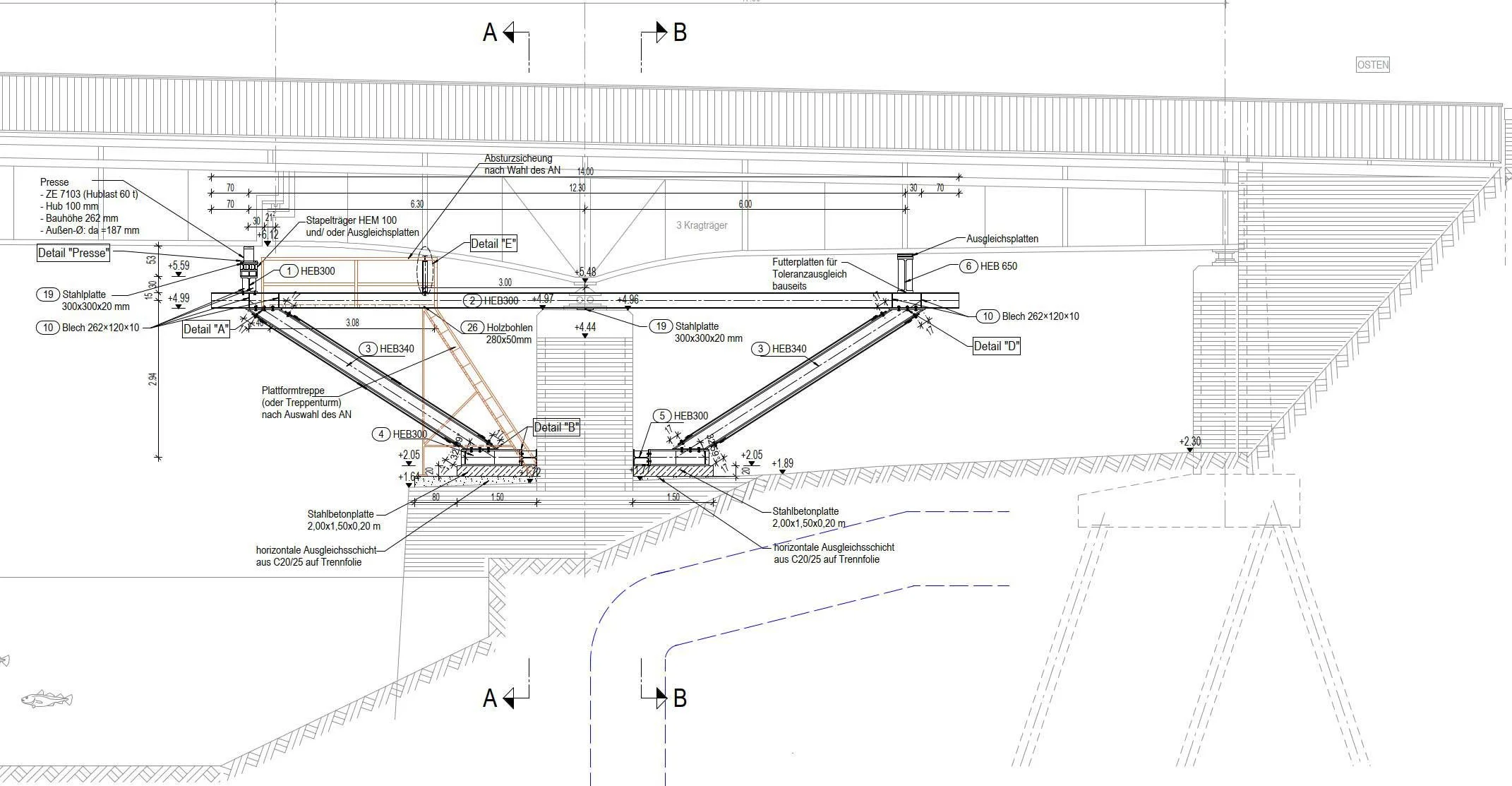

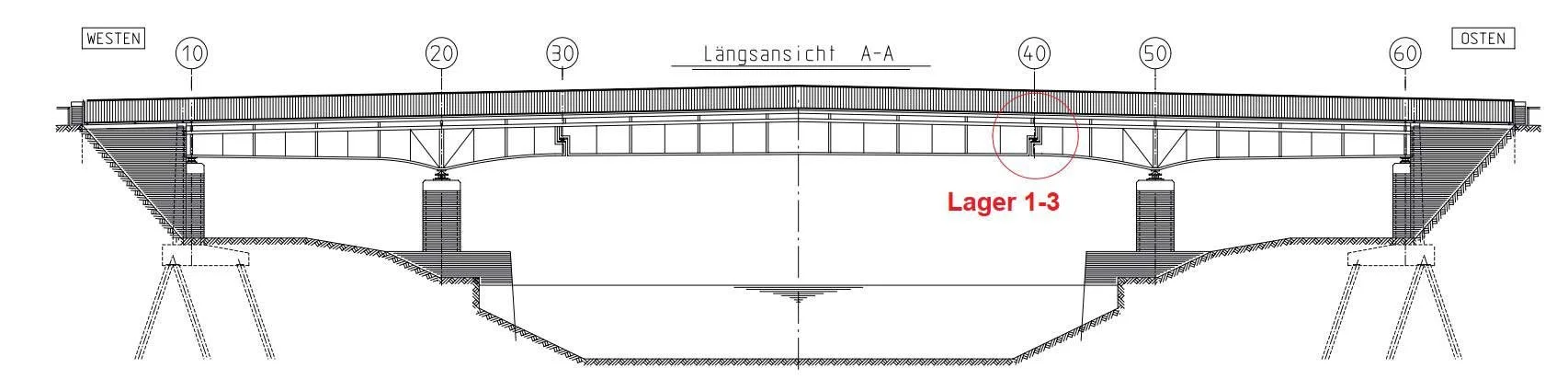

Technischer Längsschnitt einer Hilfsabfangung zur Brückensanierung – statische Planung für Bauzustände im Ingenieurbau durch Ingenieurbüro Schwerin.

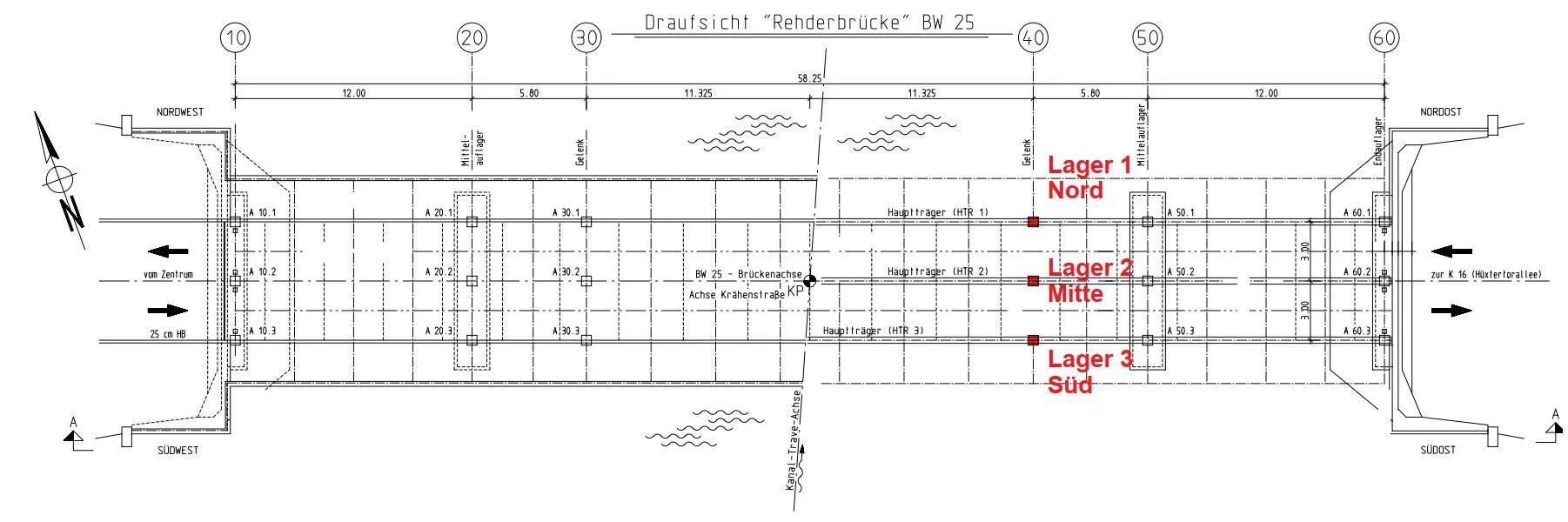

Technische Draufsicht der Rehderbrücke in Lübeck mit eingezeichneten Lagerpositionen – Planungsunterlage eines Ingenieurbüros für Brückenbau aus Schwerin.

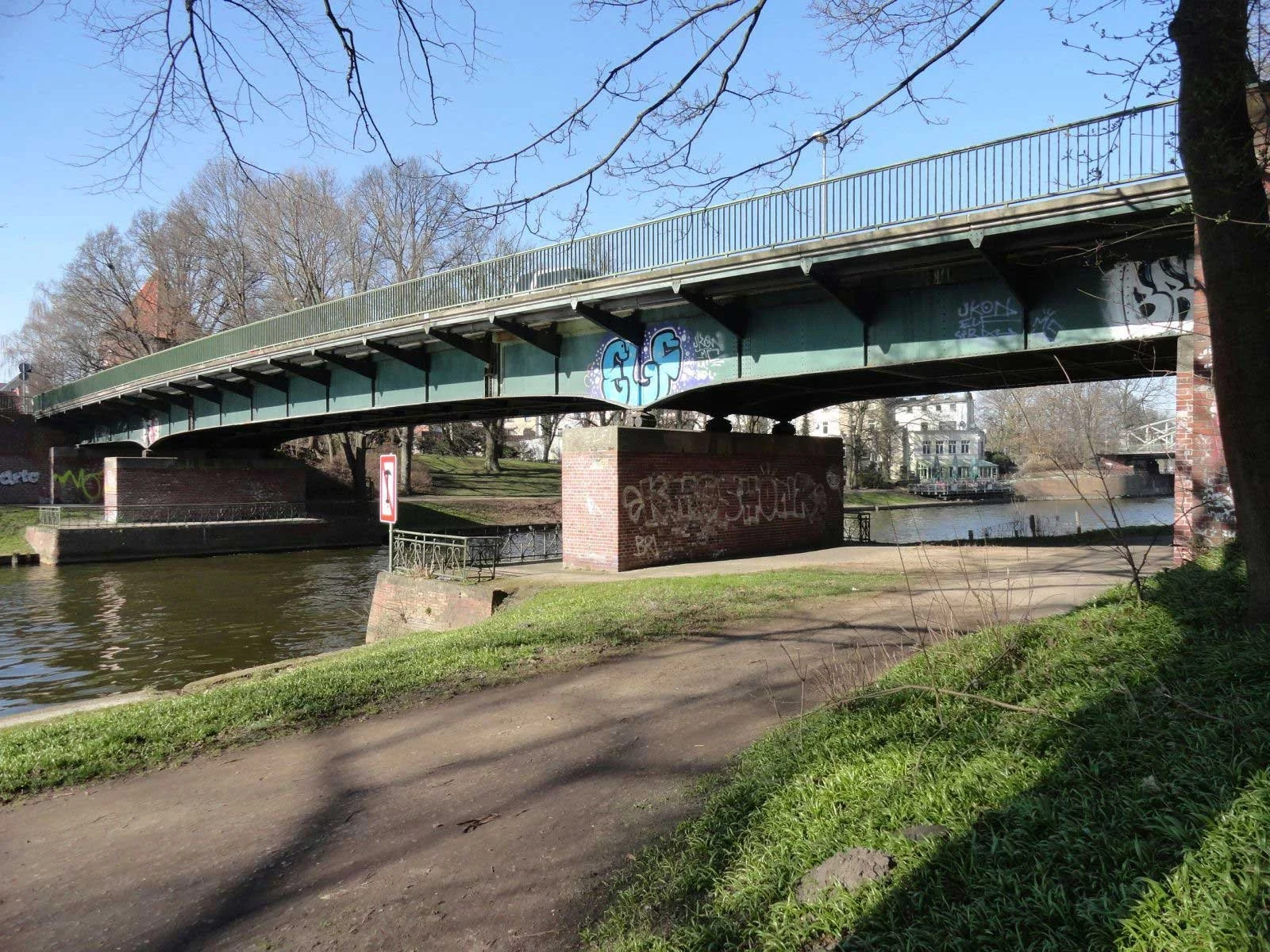

Rehderbrücke in Lübeck im Bestand über Gewässer mit Rad- und Fußweg – Projekt im Bereich Brückenbau und Sanierung durch Ingenieurbüro aus Schwerin.

Stelze am Gelenk entzieht sich den Lasten

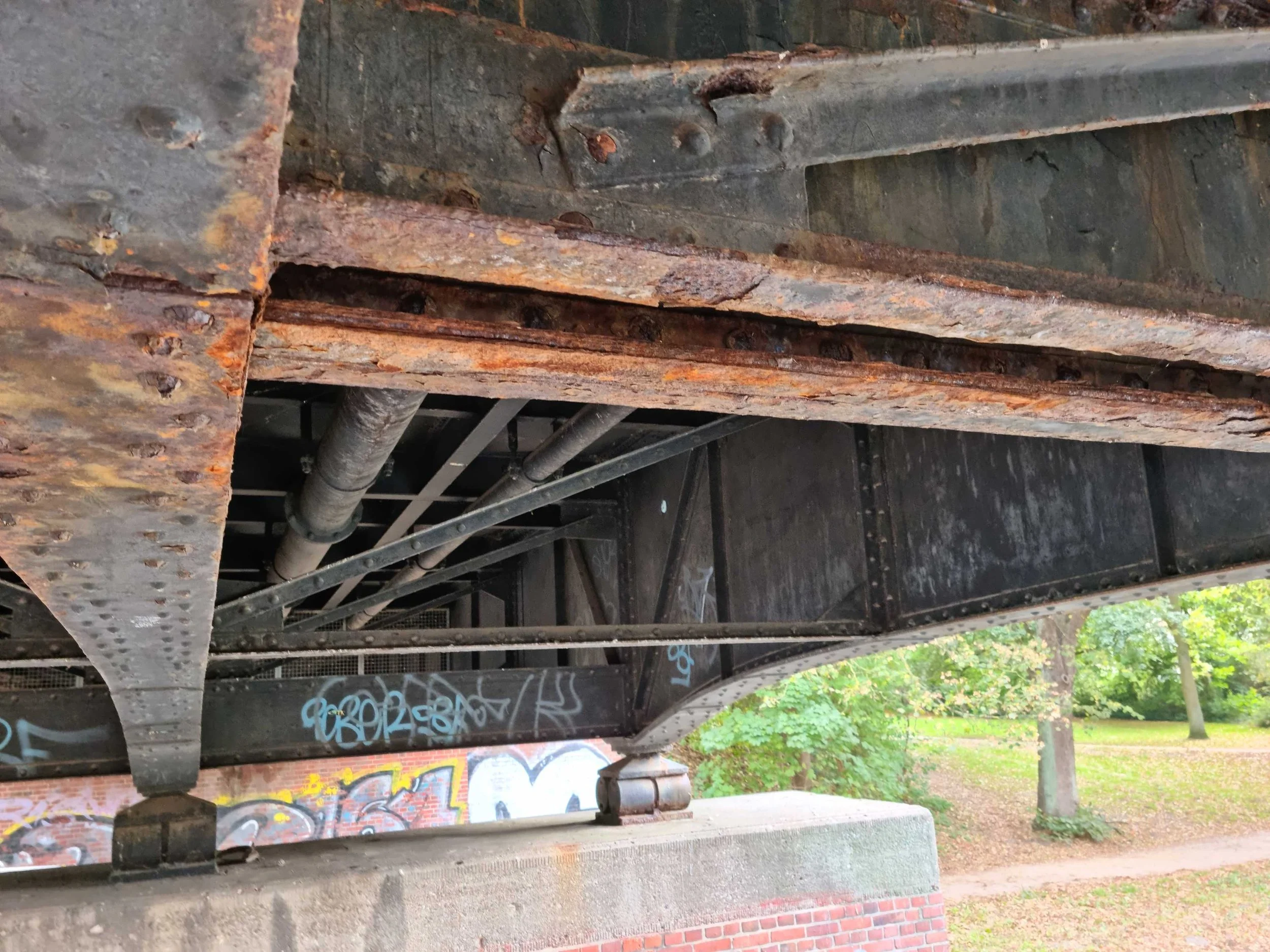

Korrosionsschäden an Stahlträgern einer Brücke mit sichtbarem Materialabtrag – Grundlage für Nachrechnung und Sanierung im Brückenbau.

Wesentliche Merkmale

Genietete Stahlbrücke mit Straßenverkehr

Gesamtlänge 58,25 m, Stützweiten 12,00 m – 34,25 m – 12,00 m

Gesamtbreite 10,40 m, Fahrbahnbreite 6,00 m, Gehwegbreite 2,20 m

3 parallele Hauptträger mit aussteifenden Querträgern, Abdeckung m.H. von 1,50 m × 1,50 m Buckelblechen

Tiefgründung mit Bohrpfählen und Holzrammpfählen

Feste Kugelkipplager auf Widerlagern und beweglichen Kugelkipplagern auf Pfeilern

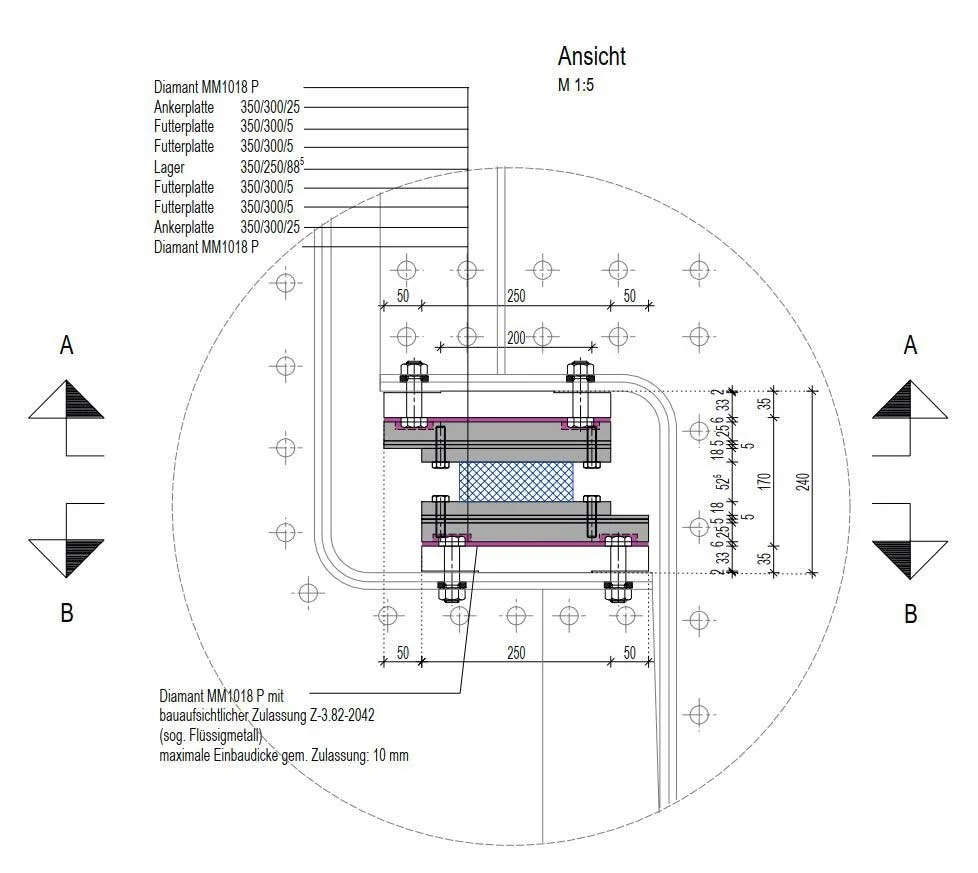

Detailzeichnung eines neuen Brückenlagers mit Maßangaben – Konstruktion im Rahmen der Brückensanierung durch Ingenieurbüro Schwerin.
Korrosionsschäden an Stahlträgern einer Brücke mit sichtbarem Materialabtrag – Grundlage für Nachrechnung und Sanierung im Brückenbau.

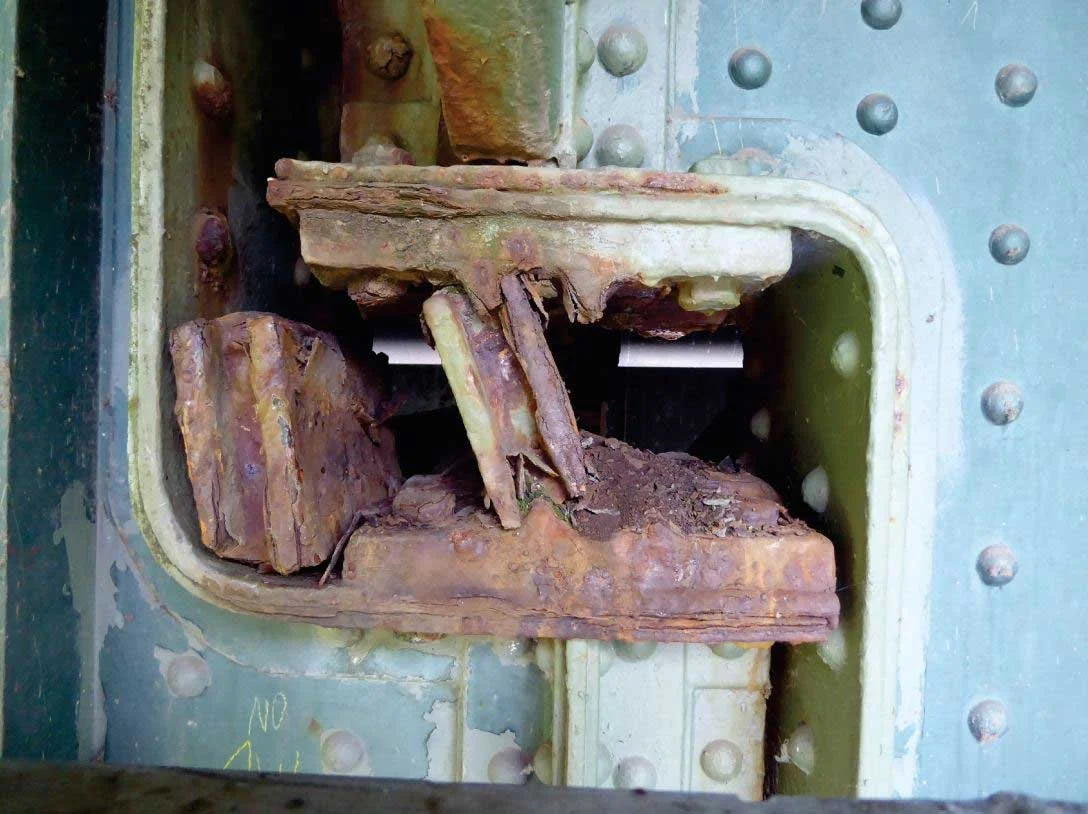

    • Korrosionsschäden

    • Schiefstellung der beweglichen Lager der Gerbergelenke

    • Stelze am Gelenk entzieht sich den Lasten

    • Notsicherung des defekten Lagers am 13.10.2021

    • Stahlträgerbrücke als Gerberträger

    • Tragfähigkeitsermittlung unter Berücksichtigung der Korrosionsschäden

Besonderheiten
Lagerwechsel

Auflagerung der Einhängeträger auf separater Hilfsabfangung

Sonderstahlkonstruktion für Hilfsabfangung

Abstützung der Hilfsabfangung gegen den Überbau (Wippe)

Sonderlagerkonstruktion

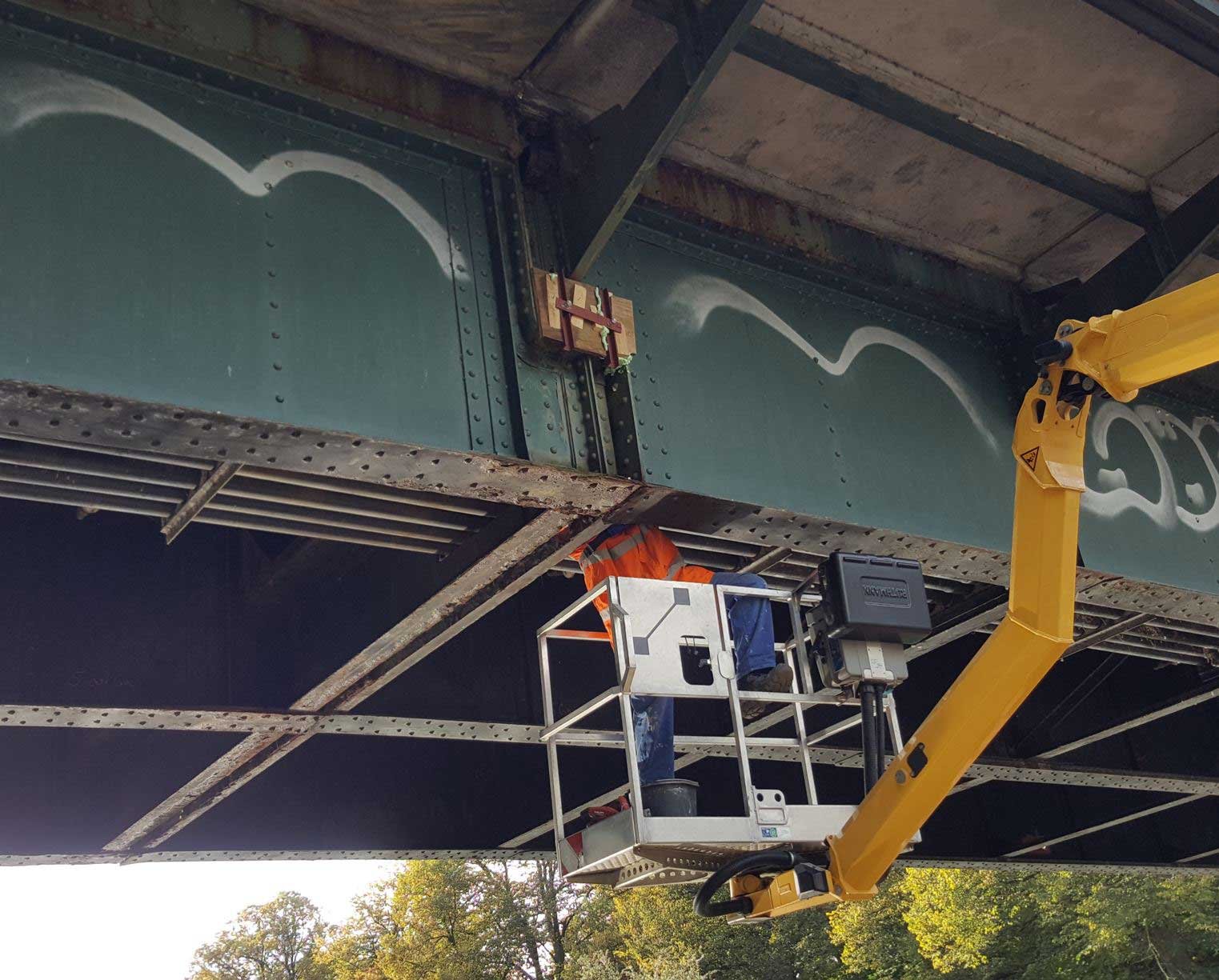

Brückensanierung unter laufendem Betrieb mit Arbeitsbühne – Ingenieure und Bauarbeiter bei Instandsetzungsarbeiten an Stahlkonstruktion in Lübeck.
